TB/T 3100.1~5-2017《铁路数字信号电缆》

一、产品名称及型号规格

1、塑料护套铁路数字信号电缆：SPTYW03、SPTYW23

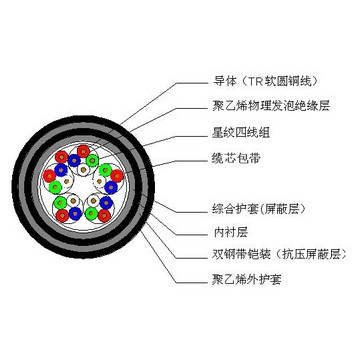

2、综合护套铁路数字信号电缆：SPTYWA23

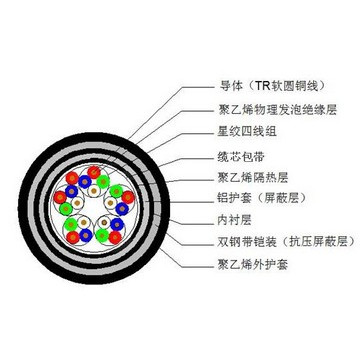

3、铝护套铁路数字信号电缆：SPTYWL23

1～3规格：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61

4、塑料护套内屏蔽铁路数字信号电缆：SPTYWP03、SPTYWP23

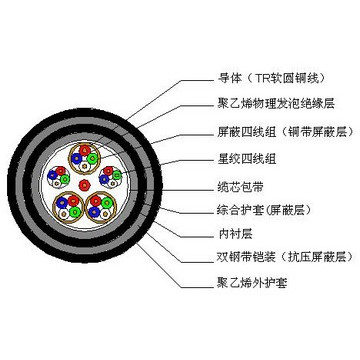

5、综合护套内屏蔽铁路数字信号电缆：SPTYWPA23

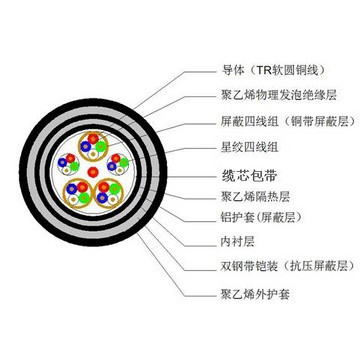

6、铝护套内屏蔽铁路数字信号电缆：SPTYWPL23

4～6规格：8B、12A、12B、14A、14B、16A、16B、19A、19B、21A、21B、24A、24B、28A、28B、30A、30B、33A、37A、42A、44A、48A、33B、37B、42B、44B、48B

二、技术特点

本产品绝缘单线选取“皮-泡-皮”三层共挤物理发泡聚烯烃绝缘结构
，在满足TB/T 2476-2017《铁路信号电缆》指标的基础上
，综合电气机能进一步优化
，其中互换额定电压提高了1.5倍
，导电线芯绝缘电阻提高两倍
，工作电容降落40%
，降低了传输衰耗
，提高了电缆的安全靠得住性。增长了传输衰减、阻抗、串音等项通讯传输指标
，拥有传输模拟信号（1MHz）、数字信号（2M bit/s）、及互换750V或直流1100V电力的职能。其中内屏蔽铁路数字信号电缆能够传输一样或不一样频率的信号在统一根电缆内传输
，解决了铁路数字信号电缆“同频分歧缆”的弊端
，提高了铁路系统中信息的传输效能。

三、使用个性

1、电缆的使用环境温度为－40℃～＋60℃
，敷设的环境温度不低于－10℃。

2、电缆的持久工作温杜爪不超过＋70℃。

3、电缆的允许弯曲半径：非铠装电缆应不幼于电缆表径的10倍；铠装电缆应不幼于电缆表径的15倍；内屏蔽电缆应不幼于电缆表径的20倍。

本产品合用于铁路信号中ZPW-2000A无绝缘轨路电路自动关塞系统
，可满足10km传输距离要求。用于列控自动装置和超速防护系统地面设备
，微机联锁、微机监测系统、大功率电动转辙机蹬仔关信号设备和节造装置之间传输节造信息、监测信息和电能
？勺鑫狣MIS基层信息
，业务电话和区域通讯的传输通路
，并可代替“铁路信号电缆（PTY缆）”用于其它造式的信号系统中。
